M型旋轉接頭

M系列旋轉接頭是專門為冶金行業連鑄機設計的一種埋入式旋轉接頭。它用于冷卻連鑄機上輥子的內部冷卻以提高輥子的使用壽命。使用旋轉接頭冷卻的內冷輥的使用壽命的一般高于外部冷卻的實心輥。它采用平衡式密封結構，無油軸承支撐；接頭終生不需潤滑，可自動補償。

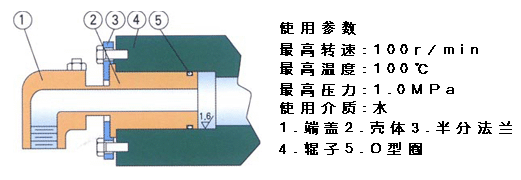

M 系列旋轉接頭是將殼體（2）插入輥子（4）內部，并用半分法蘭（3）（沿法蘭中心線鋸開）固定在軸端，裝機后外部只能看到端蓋（1），殼體則埋在輥子內部與輥子一起旋轉，故稱埋入式旋轉接頭。M系列零部件全部選用耐腐蝕材料，適于通水介質。
M系列旋轉接頭有單通、雙通兩種型式，每一種又分端面密封和外圓密封兩種結構，用戶可根據需要選用。

1.端蓋 2.殼體 3.半分法蘭 4.輥子 5.O型圈 6.孔用擋圈 7.內管 8.輥子用十字內管

使用條件：
最高轉速：100r/min 最高溫度：100℃ 最高壓力：1.0MPa 適用介質：水
注：隨轉速、溫度、壓力的不同，使用極限值也不同。在特殊條件下，
請與中興公司聯系。

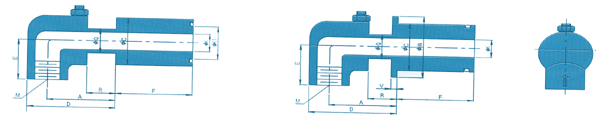

規格	型號	訂購號	M	A	C	D	E	F	K	K1	N	Q	R	T	U	V	W
15	MD-BF15	9971204	Rc1/2	43	∮46	60	45	68	∮17.5	∮32	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9971206	Rc3/4	43	∮46	60	45	68	∮17.5	∮32	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9973206	Rc1	57	∮46	78	60	68	∮17.5	∮32	∮83	∮24	20	6	∮7	8	∮95
25	MD-BF25	9971210	Rc1	57	∮58	78	60	99	∮25	∮44.5	∮98	∮32	20	6	∮9	8	∮110
15	MD-BF15	9971404	Rc1/2	43	∮46	60	45	68	∮17.5	-	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9971406	Rc3/4	43	∮46	60	45	68	∮17.5	-	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9973406	Rc1	57	∮46	78	60	99	∮17.5	-	∮83	∮24	20	6	∮7	8	∮95
25	MD-BF25	9971410	Rc1	57	∮58	78	60	99	∮25	-	∮98	∮32	20	6	∮9	8	∮110

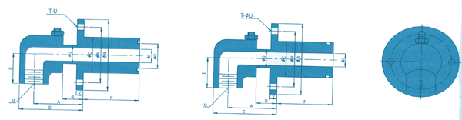

規格	型號	訂購號	M	A	C	D	E	F	K	K1	Q	R	V	W
15	MD-B15	9971104	Rc1/2	43	∮46	60	45	68	∮17.5	∮32	∮24	20	-	-
15	MD-B20	9971106	Rc3/4	43	∮46	60	45	68	∮17.5	∮32	∮24	20	-	-
20	MD-B20	9973106	Rc1	57	∮46	78	60	68	∮17.5	∮32	∮24	20	-	-
25	MD-B25	9971110	Rc1	57	∮58	78	60	99	∮25	∮44.5	∮32	20	-	-
15	MD-C15	9971304	Rc1/2	43	∮46	60	45	68	∮17.5	-	∮32	20	5	∮60
20	MD-C20	9971306	Rc3/4	43	∮46	60	45	68	∮17.5	-	∮24	20	5	∮60
20	MD-C20	9973306	Rc1	57	∮46	78	60	68	∮17.5	-	∮24	20	5	∮60
25	MD-C25	9971310	Rc1	57	∮58	78	60	99	∮25	-	∮32	20	5	∮60
